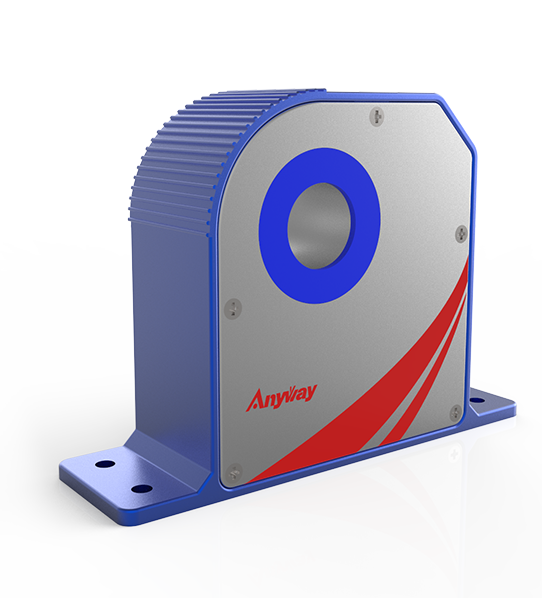

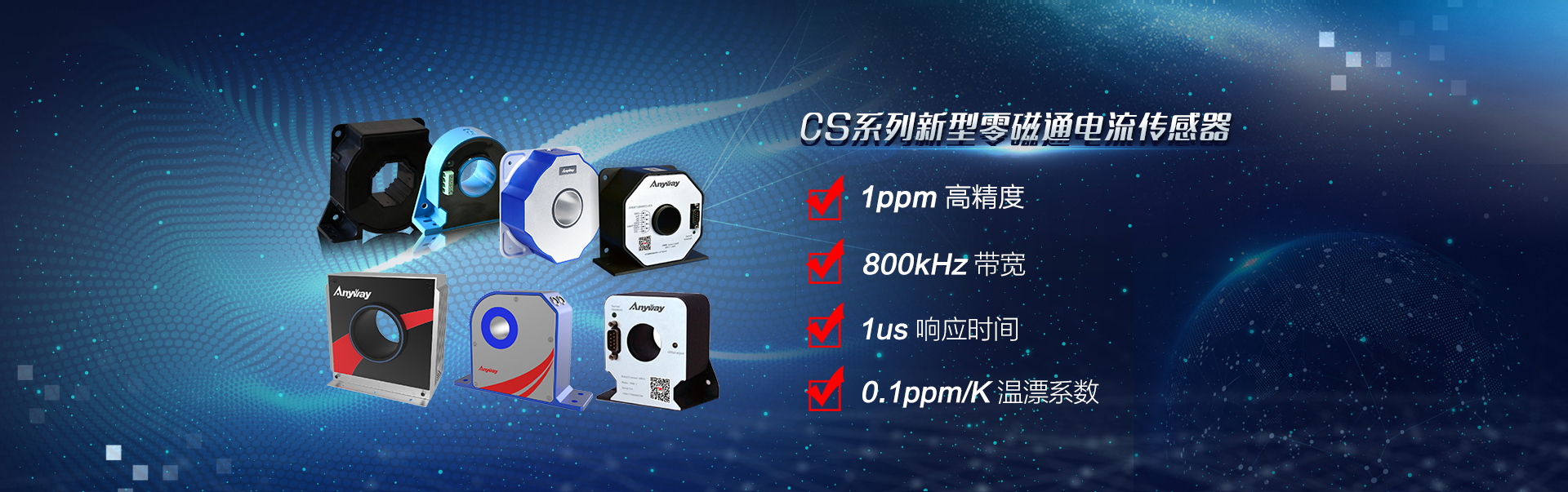

扫一扫加微信CS系列新型零磁通电流传感器是湖南银河电气有限公司研制的基于磁调制和磁平衡原理的高精度电流传感器，最高精度可以达到1ppm，具有稳定的温漂和时漂系数，同时CS系列新型零磁通电流传感器对通电顺序无要求，具有更可靠的测试性能。
CS系列新型零磁通电流传感器能够满足1mA~25kA、带宽为DC~800kHz以内的电流信号的高精度测量。依据比差和角差指标将电流传感器分为三个系列：
G系列电流传感器：精度优于0.05%，主要用于测控领域的各种电流信号精确检测。如：电池、光伏电池、电动汽车充电桩等的高精度电流检测。
P系列电流传感器：精度优于20ppm，参考频率下角差小于1′,主要用于功率测量或关心电流相位指标的高精度测试应用。如：电机、变频器、电力变压器、新能源汽车、光伏逆变器、风电、风机/水泵、轨道交通、舰船综合电力及电力推进、航空电源等的高精度检验检测。
J系列电流传感器：精度优于1ppm，参考频率下角差小于1′，主要作为变频电量计量检定装置电流测量基准。

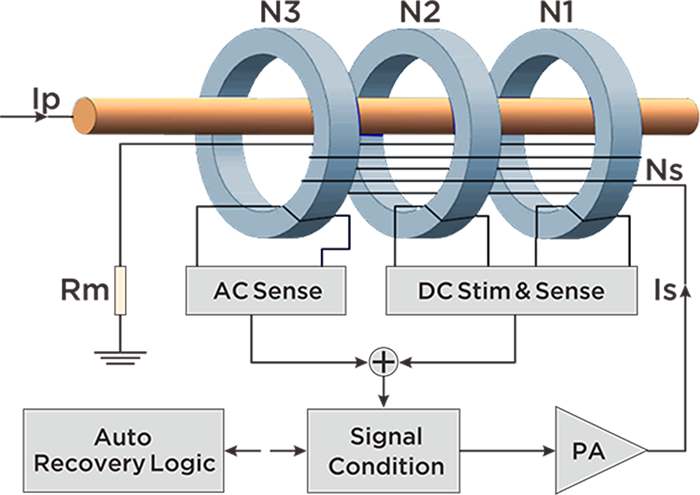

CS零磁通电流传感器的基本原理基于新型磁调制式零磁通技术，利用高磁导率铁芯在交变磁场的饱和激励下交替饱和的机理，快速地将原边电流通过等安匝原理调制至副边线圈，使副边线圈输出的补偿电流产生的磁场与原边电流产生的磁场相互抵消，实现测量磁环内的零磁通状态，因此副边线圈的电流能够精确地反映原边电流的大小，实现近乎理想的母线电流-输出电流变比。
目前市面上基于磁调制技术的高精度电流传感器，在未接通工作电源的情况下一次侧通过较大电流时，会导致铁芯饱和，一般会造成永久性的精度下降（对于高精度产品而言，无异于损坏）。
也有厂家针对电流传感器该问题进行了优化设计，可以避免永久性损坏，即：经过特殊的流程可以让传感器恢复精度。 不论是上述两种电流传感器中的哪一种，最严重的影响还是在于：当出现上述问题后，影响不严重时，我们不一定能及时发现，也就不能及时更换或恢复受损电流传感器，从而影响测试结果的可信度。
CS系列电流传感器针对上述问题进行了优化设计，通电顺序对电流传感器的精度影响控制在标称的零点偏移的指标范围内，因此完全避免了上述问题，产品使用更加安全，测试数据更加可靠。
高精度电流传感器广泛应用于：中国计量科学研究院、航天514研究所、科陆电子、清华大学、福禄克（福迪威）、安捷伦（系统集成商）、横河（系统集成商）、北京东方计量测试研究所、浙江大学、山东农机研究、阿滨仪器、中机国际工程设计研究院等公司和机构。
CSA零磁通电流传感器——J020系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
工频比差 （ppm） |
工频角差 （crad） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±600 | ±800 | 1000:1 | ±600 | 10 | 0.001 | 500 | 1 | 1 | ±18～±24 | 30 | CSA601-J020T01 |
|
| ±1000 | ±1500 | 1000:1 | ±1000 | 10 | 0.001 | 300 | 5 | 1 | AC220 | 60 | CSA102-J021T02 |
|
| ±2000 | ±2500 | 2000:1 | ±1000 | 10 | 0.001 | 50 | 5 | 1 | AC220 | 60 | CSA202-J021T01 |
|
| ±4000 | ±4500 | 4000:1 | ±1000 | 10 | 0.001 | 20 | 5 | 1 | AC220 | 90 | CSA402-J022T01 |
|
CSA零磁通电流传感器——P030系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
工频比差 （ppm） |
工频角差 （crad） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±100 | ±150 | 500:1 | ±200 | 100 | 0.01 | 800 | 20 | 2 | ±12～±15 | 28 | CSA101-P030T01 |
|
| ±200 | ±240 | 1000:1 | ±200 | 100 | 0.01 | 300 | 10 | 2 | ±12～±15 | 28 | CSA201-P030T01 |
|
| ±400 | ±480 | 1000:1 | ±400 | 100 | 0.01 | 300 | 10 | 2 | ±15~±18 | 28 | CSA401-P030T01 |
|
| ±600 | ±720 | 1000:1 | ±600 | 100 | 0.01 | 300 | 10 | 2 | ±15~±18 | 28 | CSA601-P030T01 |
|
| ±800 | ±960 | 1500:1 | ±533.3 | 100 | 0.01 | 250 | 10 | 2 | ±18～±24 | 30 | CSA801-P031T01 |
|
| ±1000 | ±1200 | 2000:1 | ±500 | 100 | 0.01 | 200 | 10 | 2 | ±24 | 30 | CSA102-P031T01 |
|
CSA零磁通电流传感器——P040系列(一体式)
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （A） |
工频比差 （ppm） |
工频角差 （crad） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±1000 | ±1200 | 1000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | ±18 | 90 | CSA102-P042T01 |
|
| ±2000 | ±2400 | 2000:1 | ±1.0 | 100 | 0.01 | 50 | 10 | 2 | ±28 | 90 | CSA202-P042T01 |
|
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 30 | 10 | 2 | ±28 | 90 | CSA302-P042T01 |
|
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 30 | 10 | 2 | ±42 | 120 | CSA302-P043T01 |
|
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | ±42 | 90 | CSA402-P042T01 |
|
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | ±42 | 120 | CSA402-P043T01 |
|
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | ±48 | 90 | CSA502-P042T01 |
|
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | ±48 | 120 | CSA502-P043T01 |
|
CSA零磁通电流传感器——P040系列(分体式)
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （A） |
工频比差 （ppm） |
工频角差 （crad） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±1000 | ±1200 | 1000:1 | ±1.0 | 100 | 0.01 | 100 | 10 | 2 | 220V交流 | 60 | CSA102-P041T01S |
|
| ±2000 | ±2400 | 2000:1 | ±1.0 | 100 | 0.01 | 50 | 10 | 2 | 220V交流 | 60 | CSA202-P041T01S |
|
| ±2000 | ±2400 | 2000:1 | ±1.0 | 100 | 0.01 | 50 | 10 | 2 | 220V交流 | 90 | CSA202-P042T01S |
|
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 30 | 10 | 2 | 220V交流 | 90 | CSA302-P042T01S |
|
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 30 | 10 | 2 | 220V交流 | 120 | CSA302-P043T01S |
|
| ±3000 | ±3600 | 3000:1 | ±1.0 | 100 | 0.01 | 30 | 10 | 2 | 220V交流 | 160 | CSA302-P044T01S |
|
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 90 | CSA402-P042T01S |
|
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 120 | CSA402-P043T01S |
|
| ±4000 | ±4800 | 4000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 160 | CSA402-P044T01S |
|
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 90 | CSA502-P042T01S |
|
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 120 | CSA502-P043T01S |
|
| ±5000 | ±6000 | 5000:1 | ±1.0 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 160 | CSA502-P044T01S |
|
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 90 | CSA602-P042T01S |
|
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 120 | CSA602-P043T01S |
|
| ±6000 | ±7200 | 5000:1 | ±1.2 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 160 | CSA602-P044T01S |
|
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 120 | CSA802-P043T01S |
|
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 160 | CSA802-P044T01S |
|
| ±8000 | ±9600 | 5000:1 | ±1.6 | 100 | 0.01 | 20 | 10 | 2 | 220V交流 | 200 | CSA802-P045T01S |
|
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 120 | CSA103-P043T01S |
|
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 160 | CSA103-P044T01S |
|
| ±10000 | ±12000 | 5000:1 | ±2.0 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 200 | CSA103-P045T01S |
|
| ±15000 | ±18000 | 5000:1 | ±3.0 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 160 | CSA153-P044T01S |
|
| ±15000 | ±18000 | 6400:1 | ±2.34375 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 160 | CSA153-P044T02S |
|
| ±15000 | ±18000 | 6400:1 | ±2.34375 | 100 | 0.01 | 10 | 10 | 2 | 220V交流 | 200 | CSA153-P045T02S |
|
| ±20000 | ±24000 | 6400:1 | ±3.125 | 100 | 0.01 | 8 | 10 | 2 | 220V交流 | 200 | CSA203-P045T01S |
|
| ±20000 | ±24000 | 6400:1 | ±3.125 | 100 | 0.01 | 8 | 10 | 2 | 220V交流 | 250 | CSA203-P046T01S |
|
| ±20000 | ±24000 | 8000:1 | ±2.5 | 100 | 0.01 | 5 | 10 | 2 | 220V交流 | 250 | CSA203-P046T02S |
|
| ±25000 | ±30000 | 8000:1 | ±3.125 | 100 | 0.01 | 5 | 10 | 2 | 220V交流 | 250 | CSA253-P046T01S |
|
CSA零磁通电流传感器——P090系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±0.001 | ±0.002 | 1：10 | ±10 | 100 | 50 | 3 | ±15 | 6.3X0.8插片 | CSA10D-P090T01 |
|
| ±0.01 | ±0.02 | 1：5 | ±50 | 200 | 20 | 2 | ±15 | 6.3X0.8插片 | CSA10C-P090T01 |
|
| ±0.1 | ±0.15 | 1：1 | ±100 | 300 | 10 | 2 | ±15 | 6.3X0.8插片 | CSA10B-P090T01 |
|
| ±1 | ±1.5 | 10：1 | ±100 | 300 | 10 | 2 | ±15 | 6.3X0.8插片 | CSA10A-P090T01 |
|
| ±10 | ±15 | 100：1 | ±100 | 300 | 10 | 2 | ±15 | 6.3X0.8插片 | CSA100-P090T01 |
|
CSA零磁通电流传感器——G050系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±20 | ±24 | 500:1 | ±40 | 100 | 300 | 50 | ±12~±15 | 12 | CSA200-G050T01 |
|
| ±50 | ±60 | 1000:1 | ±50 | 100 | 200 | 20 | ±12~±15 | 12 | CSA500-G050T01 |
|
| ±100 | ±120 | 2000:1 | ±50 | 100 | 200 | 20 | ±12~±15 | 12 | CSA101-G050T01 |
|
| ±200 | ±240 | 2000:1 | ±100 | 100 | 200 | 20 | ±15~±18 | 20 | CSA201-G051T01 |
|
| ±300 | ±360 | 2000:1 | ±150 | 100 | 200 | 20 | ±15~±18 | 25 | CSA301-G052T01 |
|
| ±400 | ±480 | 2500:1 | ±160 | 60 | 200 | 20 | ±15~±18 | 25 | CSA401-G052T01 |
|
| ±600 | ±720 | 3000:1 | ±200 | 80 | 200 | 20 | ±15~±18 | 35 | CSA601-G053T01 |
|
| ±1000 | ±1200 | 5000:1 | ±200 | 30 | 200 | 20 | ±18～±24 | 38.5 | CSA102-G054T01 |
|
| ±2000 | ±2400 | 5000:1 | ±400 | 30 | 200 | 20 | ±18～±24 | 58 | CSA202-G055T01 |
|
CSA零磁通电流传感器——G060系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±20 | ±24 | 500:1 | ±40 | 100 | 500 | 100 | ±12 | 12 | CSA200-G060T01 |
|
| ±50 | ±60 | 1000:1 | ±50 | 100 | 500 | 50 | ±12 | 12 | CSA500-G060T01 |
|
| ±100 | ±120 | 2000:1 | ±50 | 100 | 500 | 50 | ±12～±15 | 12 | CSA101-G060T01 |
|
| ±200 | ±240 | 2000:1 | ±100 | 100 | 500 | 50 | ±15~±18 | 20 | CSA201-G061T01 |
|
| ±300 | ±360 | 2000:1 | ±150 | 100 | 500 | 50 | ±15~±18 | 25 | CSA301-G062T01 |
|
| ±400 | ±480 | 2500:1 | ±160 | 60 | 500 | 50 | ±15~±18 | 25 | CSA401-G062T01 |
|
| ±600 | ±720 | 3000:1 | ±200 | 80 | 500 | 50 | ±15~±18 | 35 | CSA601-G063T01 |
|
| ±1000 | ±1200 | 5000:1 | ±200 | 30 | 500 | 50 | ±18～±24 | 38.5 | CSA102-G064T01 |
|
| ±2000 | ±2400 | 5000:1 | ±400 | 30 | 500 | 50 | ±18～±24 | 58 | CSA202-G065T01 |
|
CSA零磁通电流传感器——G090系列
| 额定输入 （A） |
原边过载电流 （A） |
变比 | 副边额定输出 （mA） |
带 宽 （kHz） |
精度 （ppm） |
线性度 （ppm） |
工作电源 （V） |
穿心孔径 （mm） |
产品型号 | 资料下载 |
| ±0.001 | ±0.002 | 1:10 | ±10 | 20 | 1000 | 30 | ±15 | 6.3X0.8插片 | CSA10D-G090T01 |
|
| ±0.01 | ±0.02 | 1:5 | ±50 | 20 | 300 | 20 | ±15 | 6.3X0.8插片 | CSA10C-G090T01 |
|
| ±0.1 | ±0.15 | 2:1 | ±50 | 50 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA10B-G090T01 |
|
| ±1 | ±1.5 | 20:1 | ±50 | 100 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA10A-G090T01 |
|
| ±10 | ±15 | 200:1 | ±50 | 100 | 200 | 20 | ±15 | 6.3X0.8插片 | CSA100-G090T01 |
|
